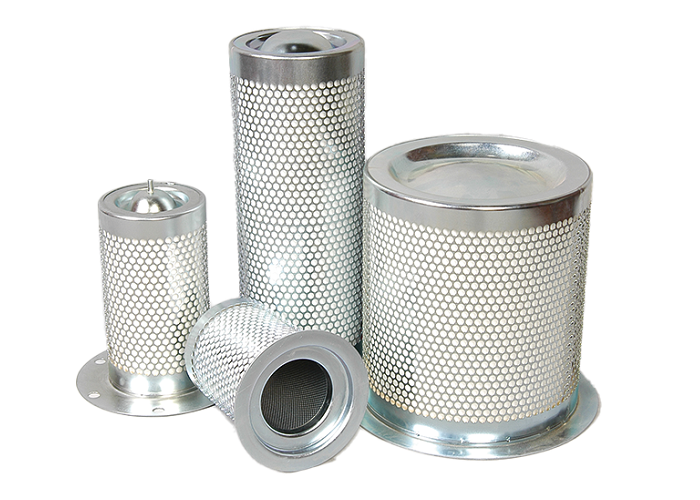

Hava Yağ Ayırıcı Filtreler Seperatörler
Yurtiçinde veya yurtdışında üretilen vidalı tip kompresörlerde kullanılan FİLSAN separatörlerinin tamamı, özel ve titizlikle tasarlanmış en yüksek kalite ve standartlardaki bileşenler kullanılarak üretilmektedir. Bu nedenle kompresör üreticilerinin çoğu ve yetkili distribütörleri FİLSAN ürünlerini kullanma eğilimi göstermektedir.

Separatör Tipleri
Filsan teknik kapasitesi ve tecrübesi ile O.E.M ve müşteri istekleri doğrultusunda daha yüksek kapasiteli Separatörler üretebilir ve tasarlayabilir.

Separator

Tipleri

Artık yağ miktarı mg/m³
1 to 3mg/m³

Çalışma Sıcaklığı 120°C

Basınç Düşüm farkı Bar

Max. Debi

(at 7 bar) (0.7Mpa)

Atom (Spin-On)

+

+

0,25

0,9 to 6,5 m³/min

Standart

+

+

0,17

2 to 42m³/min

D-Type

+

+

0,20

3,5 to 58 m³/min


Atom Tip (Spin-On) Separatörler

Spin-on separatörlerin boyutları küçük olması ve ana avantaj olarak sıralı hat bağlantısında yapılıp ayrı üniteler kullanılarak kapasitenin artırılabilmesidir. Ayırıcı muhafaza gerektirmeyen, kolay değiştirilebilir elemanlar olarak tasarlanmıştır. Akış ya içeriden dışarıya ya da dışarıdan içeriye doğrudur.

1-3mg/m3 taşınan yağ içeriği ile normal çalışma koşullarında basınç kaybı 0,25 bar civarındadır. 7 bar işletme basıncında debiler 0,8 ile 6,5 m3/dak aralığındadır.

Atom tip separatörler 20 bar basınca dayanabilir ve dikey olarak monte edilir.

FILSAN Ref.

Dış Çap (mm)

Diş/Bağlantı

H1 -

Debi (m³/dk)

FS110/S

76

M 22X1.5

127

1.0

FS110/S-1

76

M 22X1.5

142

1.0

FS111/S

93

M 24X1.5

212

2.0

FS111/S-1

93

M 24X1.5

172

1.7

FS113/S

136

M 39X1.5

302

5.5

FS114/S

136

M 39X1.5

350

6.5

FS115/S

108

M 32X1.5

260

4.0

FS120/S

108

1"3/8-16UN

261

4.0

FS130/S

93

M 25X1,5

212

2.0

FS132/S

136

M 40X1,5

350

6,5

FS134/S

93

M 25X1,25-L

212

2.0

FS136/S

108

M 32X1,5-L

261

4.0

FS140/S

136

M41X1.5

302

5,5

FS141/S

108

M 32X1.5

112

2.0

FS142/S

136

M 40X1,5-L

302

5.5

FS143/S

136

M 40X1,5

177

3.0

FS144/S

136

M 37X1,5

302

5.5

FS146/S

136

M 40X1,75

302

5.5

FS149/S

136

M 42X1,5

302

5.5


* Özel tasarımlı ve daha yüksek kapasiteli seperatörler mevcuttur.
* Daha farklı tipler ve parça referansları için lütfen çapraz referans listemize bakın.



Daha Fazla Bilgi

Standart Tip Separatörler

Havalı yağ ayırıcı filtreler(Separatörler), sıkıştırılmış hava akımından kompresör yağını ayırırlar. Normal çalışma sırasında, kompresör yağı, yağ karterine geri gönderilir ve basınçlı hava, hava alıcısına devam eder. Tipik bir yağ ayırıcı, sıkıştırılmış havaya karışan yağlayıcıyı 0,3 ppm’ye düşürür. Normal çalışma koşulları altında, bir yağ ayırıcının çalışma ömrü 4.000 ila 6.000 çalışma saatidir (akış direnci 1 bar’a (0,1 MPa) ulaştığında değiştirilmelidir).

FILSAN

REF.

Debi

(m³/dk)

d1

(mm)

d2

(mm)

d3

(mm)

d4

(mm)

d5

(Ø)(mm)

d6

(mm)

h1

(mm)

h2

(mm)

 FS 593

9

220

165

-

274

-

-

435

12

 FS 540

12

275

220

-

328

-

-

450

12

 FS 541

14

300

245

-

355

-

-

500

12

 FS 590

17

300

245

-

355

-

-

600

12

 FS 542

19

300

245

-

355

-

-

660

12

 FS 755

20

275

220

-

324

-

-

750

12

 FS 543

24

300

245

-

355

-

-

820

12

 FS 963/S

29

300

230



355





1000

12


* Özel tasarımlı ve daha yüksek kapasiteli seperatörler mevcuttur.
* Daha farklı tipler ve parça referansları için lütfen çapraz referans listemize bakın.



Daha Fazla Bilgi

D-Tip Separatörler

Bu tip ayırıcılar, Şekilde gösterildiği gibi, kompresörün kapasitesini veya çalışma performansını düşürmeden daha küçük ayırıcı gövdelerine uyacak şekilde tasarlanmıştır. Aynı boyuttaki geleneksel bir separatör ile karşılaştırıldığında, bu separatörler çift hatta üç kat kapasiteye sahiptir. Bahsedilen kapasite artışı, separatörlerde  kullanılan özel filtrasyon malzemesinin daha fazla sargı kullanılmasıyla sağlanır.

FILSAN

REF.

Flow rate

(m³/min)

d1

(mm)

d2

(mm)

d3

(mm)

d4

(mm)

d5

(Ø)(mm)

d6

(mm)

h1

(mm)

h2

(mm)

FS 769/D

4,5

135

75

-

170

-

-

200

-

FS 840/D

20,0

275

209

-

328

-

-

400

-

FS 915/D

33,5

300

220

-

355

-

-

600

-

FS 877/D

39

300

220

-

355

-

-

700

-

SPECIAL

53

300

230

-

355

-

-

860

-

FS 963/D

58

300

230

-

355

-

-

1000

-


* Özel tasarımlı ve daha yüksek kapasiteli seperatörler mevcuttur.
* Daha farklı tipler ve parça referansları için lütfen çapraz referans listemize bakın.

Bakım Tavsiyesi ve Çalışma Ömrü
•Yükte Basınç Düşüşü: 2-3 psi (150-200mbar)/100psi (7 bar)
•Çökme Mukavemeti: minimum 50 psi (3,5 bar)
•Yağ Taşıma Oranı: 1-3 ppm / 1-3 mg/m³
•Çalışma Sıcaklığı: 180°-250° F / 82°-121° C
•Malzemeler: Üretan (veya epoksi), galvanizli çelik ve çeşitli yüksek performanslı Microglass fiber.
Filsan Seperatörleri doğru bir şekilde kurulur ve bakımı düzgün yapılırsa, beklenen ömür birkaç bin (4000 saate kadar) saattir. Akış direnci 1 bar’a (0,1 MPa) ulaşırsa Havalı Yağ Ayırıcıları değiştirilmelidir. Bu, bakım, uygulama, kurulum, kullanım ve çevre koşullarına bağlı olarak önemli ölçüde değişecektir. (yani toz, nem, duman, kirlilik vb.) Hava giriş filtresi, yağ filtresi ve soğutma sıvısı kalitesinin separatör ömrü üzerinde etkisi olabilir. Filsan, separatörlerde kısa ömürlü problemlere son vermek için nano cam elyaftan yapılmış benzersiz yüksek verimli hava giriş filtreleri sunar. Filsan separatör konstrüksiyonu ve yüksek performanslı Microglass fiber medya ek koruma ve maksimum separatör ömrü sağlar.

 •Kalite Kontrol: Filsan seperatörleri yapısal olarak ve elektrik iletkenliği %100 kontrol edilir.



Daha Fazla Bilgi

BİZE ULAŞIN

Аdres

Çerkeşli O.S.B. Mah. İmes O.S.B, İmes Bulvarı, 1.Cad. No:26, Dilovası - KOCAELİ/TURKEY

Тelefon

+90 (0262) 722 93 90
+90 (0262) 722 9391

E Posta

info@filsan.com.tr
sales@filsan.com.tr




Copyright © 2022 FILSAN Filtre ve İnş. San. Tic. Ltd. Şti.

FİLSAN FİLTRE

Filsan Filtre, 1980 yılında yerli ve yabancı otomobil endüstrisi için endüstriyel filtre ürünleri üreticisi olarak kurulmuştur. Şirket, yıllar içinde ürün yelpazesini Hava Filtreleri, Yağ Filtreleri, Yakıt Filtreleri ve Ağır Vasıtalar için Hidrolik Filtreler, endüstriyel araçlar ve inşaat makineleri için çeşitlendirmiştir.
Devamı için tıklayın...
Filsan Filtre

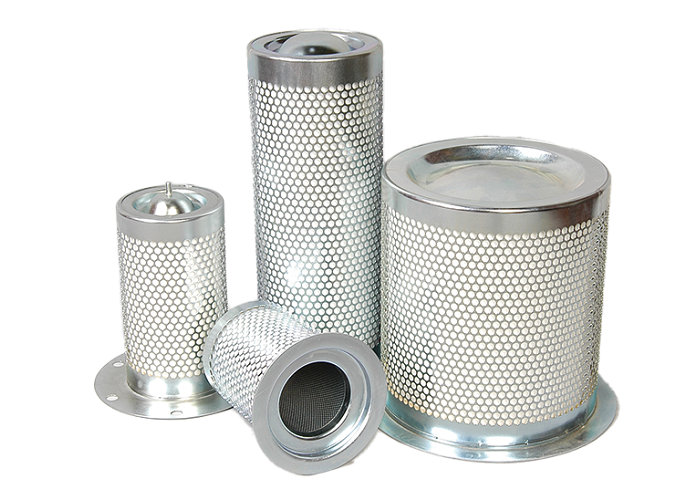

Hava Yağ Ayırıcı Filtreler Seperatörler
